ברזי דיאפרגמה

בברזים אלו מותקנת דיאפרגמה המאפשרת באמצעות תנועה קווית, סגירה ופתיחה של הזרימה: כאשר יש מגע מלא בין הדיאפרגמה לבין תחתית הגוף נוצרת אטימה מוחלטת המפסיקה את הזרימה. הרחקת הדיאפרגמה מהתחתית גורמת לחידוש הזרימה.

נדרשת תנועה קטנה בלבד של הדיאפרגמה על מנת שהברז יעבור ממצב סגור למצב בו מתאפשרת זרימה מלאה. ברזי דיאפרגמה מתאימים לעבודה בתדירות גבוהה של מחזורי פתיחה/סגירה, וכן להזרמה של נוזל בשני כיוונים. בברזים אלו הזורם בא במגע עם גוף הברז ועם הדיאפרגמה בלבד. כל שאר מרכיבי הברז (צירים, מפעילים ועוד) נמצאים מחוץ ל"איזור הרטוב".

ניתן לספק ברזי דיאפרגמה במגוון חומרים (פלסטיים ומתכת), שיטות הפעלה (ידני, פנאומטי ובאמצעות מנוע חשמלי) וצורות התחברות (הברגה, אוגנים, חצאי רקורד, הדבקה והיתוך).

קיימות -3 קבוצות עיקריות של ברזי דיאפרגמה:

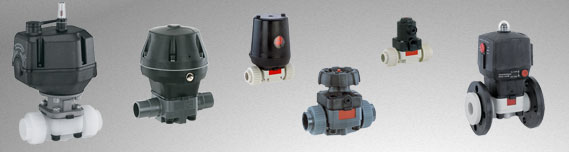

GEMU - ברזי דיאפרגמה פלסטיים

ברזי דיאפרגמה פלסטיים
ברזים אלו מסופקים במגוון של חומרים פלסטיים ודיאפרגמות המותאמים כולם לעבודה עם זורמים וחומרים כימיים בעלי רמות ניקיון וקורוזיביות שונות. ניתן לקבל ברזים אלה בצורות התחברות ושיטות הפעלה שונות.
תחומי יישום לעבודה עם גזים ונוזלים אינרטים או קורוזיביים, החל מרמת ניקיון גבוהה (highly-pure) וכלה ברמת זיהום גבוהה, כולל נוזלים עם חלקיקים.
מתאימים כברזי פתיחה/סגירה או כברזי בקרה.
משמשים בתעשייה הכימית, תעשיית הפארמה, תעשיית המוליכים למחצה והמיקרו אלקטרוניקה.
לחצי עבודה  0 – 10 bar
טמפרטורות עבודה -10 – 90°C
גדלים   3/8" – 4" ,DN 12 – 100
חומרי מבנה PP-H ,ABS ,PFA ,PVDF ,PP ,PVC.
סוגי דיאפרגמות ואטמים  CMS ,NBR ,FPM (VITON) ,PTFE (TEFLON) ,EPDM.
צורות התחברות  הדבקה או היתוך ישירות לצינור, חצאי רקורד להדבקה או היתוך, אוגנים ANSI.
צורות ההתחברות השונות זמינות במגוון של סטנדרטים ותקנים (BS, DIN, ANSI ועוד).
מפעילים הפעלה ידנית, מפעילים פנאומטיים וחשמליים.
מבנה גוף דו דרכי.
icon_pdf

למידע נוסף



חזרה לראש הדף

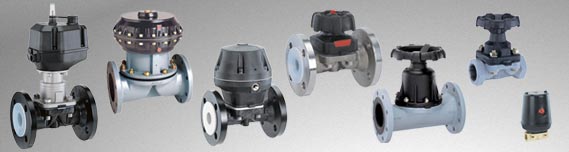

GEMU - ברזרי דיאפרגמה תעשייתיים

ברזי דיאפרגמה תעשייתיים
משמשים להזרמת תחום רחב של זורמים, כולל זורמים עם חלקיקים וחומרים כימיים אגרסיביים.
ברזים אלו מסופקים במגוון של מתכות, ציפויים ודיאפרגמות המותאמים לעבודה עם זורמים וחומרים כימיים, כולל זורמים עם חלקיקים וחומרים כימיים אגרסיביים.
ניתן לקבל ברזים אלו במבנה קלאסי של ברז דיאפרגמה או במבנה של מעבר מלא (Full bore).כמו כן ניתן לקבל ברזים אלו בצורות התחברות ושיטות הפעלה שונות.
תחומי יישום  לעבודה עם נוזלים אינרטים או קורוזיביים ברמת זיהום גבוהה.
מתאימים כברזי פתיחה/סגירה או כברזי בקרה.
משמשים במגוון יישומים תעשייתיים כולל בתעשייה הכימית, טיפול במים ושופכים.
לחצי עבודה  0 – 10 bar
טמפרטורות עבודה  -10 – 180°C
גדלים   1/8" – 12"  ,DN 4 – 300
חומרי מבנה  ברזל יצוק, ברזל ספירודלי, פלדה יצוקה, פליז, פלב"מ (ביציקה, בחישול ובעיבוד מבלוק מלא).
ציפוי גומי, זכוכית, HALAR ,PVDF ,PFA ,PP.
סוגי דיאפרגמות ואטמים IIR ,CR ,CSM ,NBR ,FPM (VITON) ,PTFE (TEFLON) ,EPDM.
צורות התחברות חיבורי ריתוך, הברגות ואוגנים.
צורות ההתחברות השונות זמינות במגוון של סטנדרטים
ותקנים (JIS ,BS, DIN, ANSI ועוד).
מפעילים  הפעלה ידנית, מפעילים פנאומטיים וחשמליים.
מבנה גוף  דו דרכי.
icon_pdf

למידע נוסף



חזרה לראש הדף

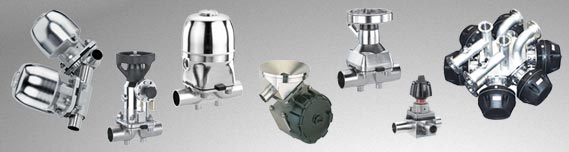

GEMU - ברזי דיאפרגמה סניטריים

ברזי דיאפרגמה סניטריים
ברזים אלו מסופקים במגוון סוגי פלב"מ ודיאפרגמות המותאמים לעבודה עם זורמים בעלי רמות ניקיון גבוהה, זורמים צמיגים (יוגורט ועוד) וזורמים עם חלקיקים.

כיון שבברזי דיאפרגמה הזורם בא במגע רק עם גוף הברז והדיאפרגמה, לא קיימות "נקודות מתות" בהן הזורם עלול לחדור לגוף הברז ולהקשות על ניקויו. זו הסיבה שברזי דיאפרגמה סניטריים הם אידאליים עבור מקרים בהם נדרשים ניקוי וסטריליזציה ברמות גבוהות.

ניתן לקבל ברזים אלו בצורות התחברות ושיטות הפעלה שונות.
תחומי יישום לעבודה עם גזים ונוזלים הדורשים רמת ניקיון גובהה בתהליכים נקיים וסטריליים, כולל מים WFI, כימיקלים, מוצרי ביניים וסופיים בתעשיה הפרמצבטית והביוטכנולוגיה, זורמים עם חלקיקים וצמיגים בתעשיית המזון.
מתאימים כברזי פתיחה/סגירה או כברזי בקרה באיזורים סטריליים. בפרט מתאימים לעבודה במחזוריות גדולה.
הברזים ניתנים לסטריליזציה בקיטור ובאוטוקלאב.
משמשים בתעשייה הפרמצבטית והביוטכנולוגיה, תעשיית המזון, תעשיית המוליכים למחצה והמיקרו אלקטרוניקה ותעשיית הכימיה.
לחצי עבודה  0 – 10 bar
טמפרטורות עבודה -10 – 150°C
גדלים   1/8" – 4" ,DN 4 – 300
חומרי מבנה פלב"מ (ביציקה, בחישול ובעיבוד מבלוק מלא), חומרים מיוחדים לפי דרישה.
סוגי דיאפרגמות ואטמים FPM (VITON) ,PTFE (TEFLON) ,EPDM.
צורות התחברות  חיבורי ריתוך, הברגות, CLAMP ואוגנים.
צורות ההתחברות השונות הן בדרך כלל זמינות במגוון סטנדרטים ותקנים
(JIS ,ISO ,DIN ,SMS ,ASME BPE ועוד).
מפעילים  הפעלה ידנית, מפעילים פנאומטיים וחשמליים.
מבנה גוף  דו דרכי, תלת דרכי (ברזי T), מרובי כניסות/יציאות, קונפיגורציה ריתוך GMP-SAP וברזים למיכלים.
טיב שטח  טקסטורה עד 0.25Tµm Ra  באלקטרו פוליש או בטכנולוגיות אחרות.

icon_pdf

למידע נוסף








למידע נוסף בנושא אנא פנה/י ל: treitel@treitel.co.il
