תחומי פעילות   מערכות ממברנות


מהי ממברנה?


ממברנה היא קרום חדיר למחצה המאפשר לסוגים שונים של חומרים לעבור דרכו בתהליך פעפוע. קצב המעבר תלוי בלחץ, ריכוז וטמפרטורת החומרים בשני צידי הממברנה וכן בחדירותה. החדירות תלויה בסוג הממברנה, בגודל החומרים, בצורתם ובתכונותיהם הכימיות והפיסיקליות. עור הוא דוגמא אחת מני רבות לממברנה טבעית. ממברנה סינטטית הינה מוצר הנדסי מורכב, המשמש מחסום פיסי שמאפשר מעבר חומרים עפ"י קריטריונים שנקבעו מראש (גודל, צורה, אופי). ממברנות סינטטיות מוצעות במגוון תצורות, חומרים וגדלים המותאמים לדרישות יישומים שונים בתחומי טיפול במים, תעשיה, ביוטכנולוגיה, מזון והגנת הסביבה.


מהי הפרדה ממברנלית?

הפרדה ממברנלית היא סינון תת-מיקרוני שמתקיים בשני תהליכים:

  • Crossflow ברז V1 באיור הבא, פתוח
  • או Dead-End ברז V1 באיור הבא, סגור

לחץ הינו הכוח המניע להפרדה זו.

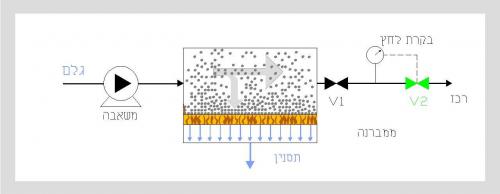

KOCH membrane - תרשים 1



קיימים ארבעה סוגים עיקריים של תהליכי הפרדה ממברנלית: מיקרופילטרציה (MF), אולטרפילטרציה (UF),

ננופילטרציה (NF) ואוסמוזה הפוכה (RO). טווחי ההפרדה של תהליכים אלה מתוארים באיור הבא:

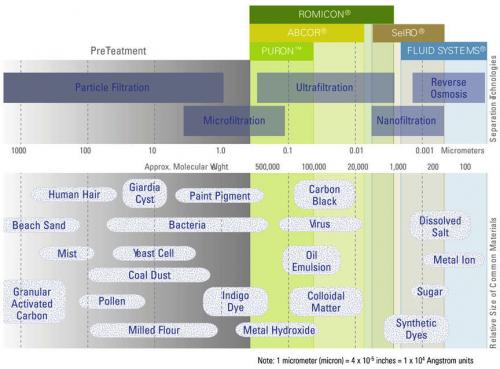

KOCH - טווחי הפרדה ממברנליים
icon_pdf

לצפייה בטבלה בהגדלה





מודולים ממברנליים

ממברנות מאפשרות מגוון דרגות הפרדה, והן מוצעות במספר תצורות. הטבלה הבאה מתארת את 4 התצורות העיקריות מול 4 תהליכי ההפרדה הממברנליים הנזכרים למעלה.



ממברנות MF UF NF RO
ספירליות  Spiral Wound (SP) וי- membrane וי- membrane וי- membrane וי- membrane
סיב חלול Hollow Fiber (HF) וי- membrane וי- membrane
צינוריות Tubular (TU) וי- membrane וי- membrane וי- membrane
יריעה שטוחה Flat Sheet (FS) וי- membrane וי- membrane וי- membrane וי- membrane





ממברנות מתוצרת Koch Membrane Systems


חברת Koch Membrane Systems הינה יצרנית ומפתחת בינלאומית של ממברנות חדשניות המשרתות את השוק העולמי במשך למעלה מ- 35 שנה. Koch נמצאת בחזית טכנולוגיית הסינון הממברנלי עם למעלה מ- 15,000 מערכות ממברנות מתוצרתה המותקנות ברחבי העולם. ממברנות Koch מכסות את כל הספקטרום של תהליכי ההפרדה התת-מיקרונים: מיקרופילטרציה, אולטרפילטרציה, ננופילטרציה ואוסמוזה הפוכה. לכן, הן מספקות את המגוון הגדול ביותר של פתרונות בתחומים הבאים:

  • מים - הפקת מי שתייה, התפלה, ייצור UltraPure Water, טיפול במי תעשייה וטיהור שפכים תעשייתיים ועירוניים.
  • מזון ומדעי החיים - ייצור מוצרי חלב, מיצים, יין, חומץ, רכיבים ביו-פרמצבטיים ורכיבי מזון ומשקאות.
  • תהליכי ייצור תעשייתיים - יישומים בנושאי צבעים, רכב, חשמל, פטרוכימיה, מיקרואלקטרוניקה ומוליכים למחצה.

חברת Koch Membrane Systems שייכת לתאגיד Koch Industries, התאגיד הפרטי הגדול ביותר בארה"ב שתחומי פעילותו העיקריים הינם: ציוד וטכנולוגיה תעשייתיים וסביבתיים, זיקוק וכימיה, מינרלים, דשנים, פולימרים וסיבים, נייר ומוצריו, חוואות ושירותים ומימון למסחר בסחורות.

טרייטל הנדסה כימית הינה הנציגה הבלעדית של Koch Membrane Systems בישראל כבר קרוב ל- 20 שנה. הטכנולוגיה של Koch והממברנות מתוצרתה הינן מרכיב חשוב במתקנים הנבנים ע"י טרייטל ובשירותים הנלווים להם.


תהליכי ממברנות

.טיפול במי תעשייה ושפכי תעשייה

  • התפלת מים מליחים ושפכים תעשייתיים לאחר סינון
  • סינון מים עכורים והשבת שפכים תעשייתיים ע"י ביו-ריאקטורים ממברנליים (MBR)
  • ייצור מים נטולי מלחים, UltraPure Water, מי הזנה לדוודי קיטור ומים רכים
  • טיפול בשפכי טקסטיל, בשפכים המכילים שמנים, בשפכים המכילים תחמוצות מתכות ובמים לבנים

.טיפול במי שתייה ושפכים מוניציפאליים

  • התפלת מים מליחים, מי ים ושפכים עירוניים לאחר סינון
  • סילוק חיידקים, וירוסים, זיהומים אורגניים, עכירות, קושיות, ברזל, מנגן וארסן
  • סינון מים עיליים ומי ים (כטיפול קדם להתפלה)
  • השבת שפכים עירוניים ע"י ביו-ריאקטורים ממברנליים (MBR)




טרייטל הקימה מתקן התפלת מים מליחים דו-שלבי המפיק כ- 2,000 ממ"ק ליממה של מים נטולי מלחים לתעשייה. המתקן נבנה  בטכנולוגית מעבר כפול של אוסמוזה הפוכה כך שיוכל להתפיל מי קידוחים מתכולת מלחים של כ-2,200 מג"ל לפחות מ-2 מג"ל. תכנון המתקן מבוסס על ממברנות אוסמוזה הפוכה המצטיינות בשילוב אופטימאלי של דחיית מלחים גבוהה, צריכת אנרגיה נמוכה והתנקות יעילה. מי המוצר מוזנים למערכת חילוף יונים בתהליך מצע-מעורב, גם היא מתוצרת טרייטל, ומלוטשים למוליכות נמוכה מ- 1µS/cm ולתכולת סיליקה נמוכה מ- 20ppb .

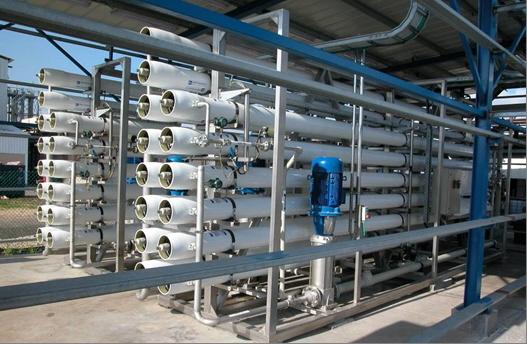

KOCH membrane -            מתקן התפלת מים מליחים
מתקן התפלת מים מליחים 200 ממ"ק - מפרץ חיפה 2007





.ייצור מזון, מוצרי חלב ומשקאות

  • ריכוז חלב, מי גבינה, חלבונים ולקטוז
  • סינון יין, חומץ, מיצים בהירים וכהים, מי גבינה, חלבונים ולקטוז




המתקנים הראשונים בעולם לשדרוג מיצי הדרים נבנו בישראל, כולם ע"י טרייטל. מתקנים אלה מבוססים על טכנולוגיה משולבת של אולטרפילטרציה עם ממברנות סיב חלול ושל עמודת חילוף יונים המכילות שרפי ספיחה ושרפי חילוף אניונים.

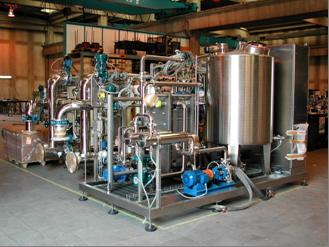

 מתקן אוטרפילטרציה
מתקן אולטרפילטרציה לשדרוג מיצי הדרים - 2004




 .יישומים מיוחדים
  • מיצוי, אנטיביוטיקה, חלבונים ומוצרים ביולוגיים
  • השבת חומצות, בסיסים וצבעי ציפוי חשמלי
  • ריכוז צלולוזה, חומרי ביניים וסיליקה קולואידלית
  • סינון צירי התססה וצבעי סימון





למידע נוסף בנושא אנא פנה/י ל: treitel@treitel.co.il
